箱梁外侧模与端模常采用端模包外模的连接方式设计，长度按32600mm+预留压缩量设计，梁底圆弧设置于侧模上。外侧模横断面方向每侧分成上下两段，纵向分成多段，便于模板的运输及反拱的调整。

外侧模与底模间采用螺栓及拉杆连接。整个外侧模通过支架底部的螺旋撑杆支撑于地面。

五新科技外侧模两侧均设有工作平台和护栏，在外侧模两侧设有工作梯，护栏底部设有踢脚板。在外模端部设有端部工作平台，方便工人拆装端模螺栓。外侧模两侧的工作平台具有足够的强度，可在其上方设置提浆整平机轨道。

在外侧模上设有相应的通风孔模具安装孔，保证了通风孔的定位和成型。外侧模具有足够的强度和刚度，可在外侧模下部设置高频振动器（振动器及底板为选配件）而不影响模板的整体性能。箱梁预制张拉完成后通过提梁机将箱梁移至存放台位。

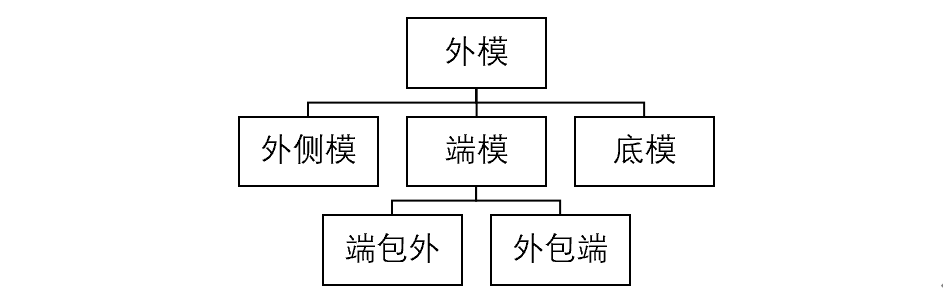

外模结构分类如下图所示：

外侧模与底模间采用螺栓和拉杆连接；外侧依靠螺旋支撑支撑于地面；顶部可设置提浆整平机轨道；外侧模下部可根据需要设置振动器座板。箱梁外侧模设计有预留压缩量。外侧模整体固定于台位上不动，箱梁预制张拉完成后采用提梁机直接将梁体吊装至存放台位。
